イベント図面（平面図・レイアウト図）の作り方｜現場で読める1枚にする手順
図面を配ったのに、当日スタッフごとに机の置き場所がバラバラ——そんな経験はありませんか。きれいな図でも、読む人が同じ動きを再現できなければ「絵」で終わります。逆に、手描きでも寸法と動線が入っていれば、現場は迷わず動けます。
この記事は、イベントの平面図・レイアウト図を「当日みんなが同じ絵で動ける1枚」にするための、描く順番と読む側への配慮をまとめたものです。CADが使えなくて大丈夫です。まずは現場で回せる型として使ってください。
結論：図面は「きれいに描く」ためではなく「同じ動きを再現する」ために描きます。最低限、①基準線と方位（どこを0にして、どちらが正面か）②主要寸法（間口・奥行・通路幅・主要什器のサイズ）③動線（来場者・スタッフ・搬入の3本を色分け）④電源・分電盤の位置⑤縮尺・凡例・版数を入れれば、当日の「どこに何を置く問題」の大半は防げます。最終の設置可否は会場規定・消防の指導に従ってください。
まず決める：この図面は「誰が・何のために」見る1枚か
図面が読みにくくなる一番の原因は、1枚に情報を詰めすぎることです。配置・動線・搬入・電源を全部重ねると、どれも読み取れなくなります。
先に「主役」を決めます。

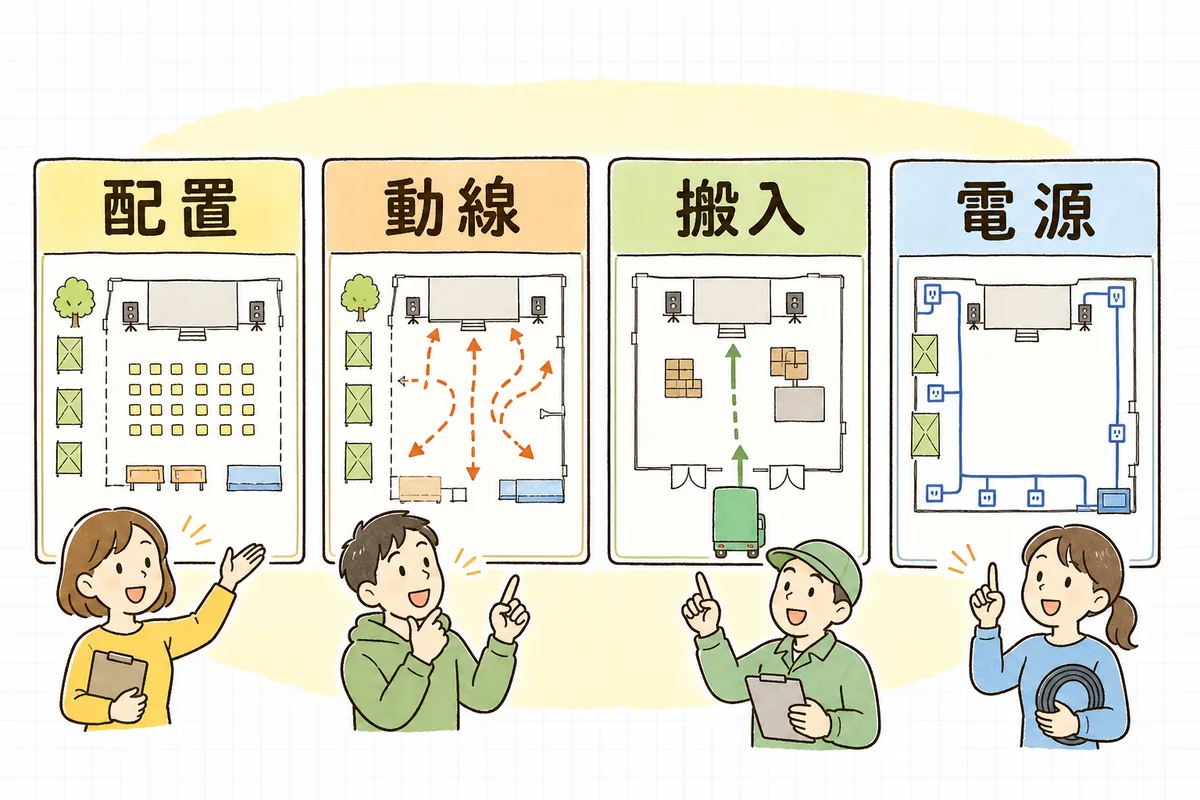

- レイアウト図（配置図）：ステージ・客席・ブース・什器が「どこに何を」置かれるか。当日の基本の1枚。
- 動線図：来場者・スタッフ・搬入車がどう流れるか。混雑や交差を確認する用。
- 搬入図：搬入口・台車ルート・一時置き場・トラック待機。仕込み/撤収の段取り用。
- 電源図：分電盤・コンセント・系統・ケーブルルート。音響照明チームと共有する用。
規模が小さければレイアウト図に動線と電源を薄く重ねてもかまいません。大切なのは「この1枚は何を伝える紙か」を最初に一言で言えることです。
描く順番：外枠 → 基準線 → 固定物 → 置くもの → 動線
図面は、動かせないものから描くと崩れません。次の順で置いていきます。
- 外枠（会場の壁）：間口・奥行を実寸で。まずは箱を描く。
- 基準線と方位：入口の内法か壁芯を「0」に決め、正面（ステージ側）がどちらかを矢印で示す。ここがブレると全員の解釈がずれます。
- 動かせない固定物：柱・梁・非常口・分電盤・既設の設備。これらは動かせないので先に確定。
- 置くもの：ステージ→客席/テーブル→ブース→受付/物販→バックヤードの順。大きくて動かしにくいものから。
- 動線：最後に来場者・スタッフ・搬入の3本を色分けで重ねる。交差する場所が一目でわかる。
「先に飾りたいもの」から描くと、あとで柱や非常口とぶつかって描き直しになります。動かせないものを味方につけてから、置きたいものを入れます。

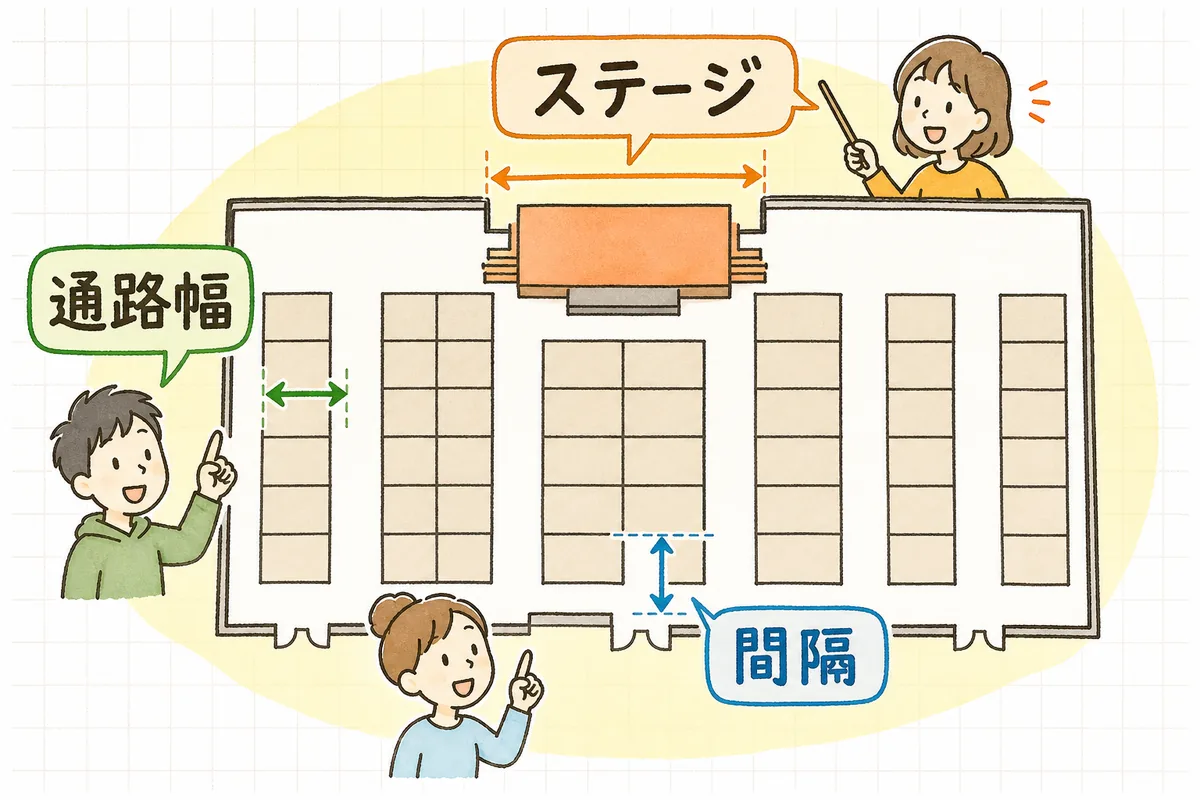

寸法は「通路幅」と「主要什器」を必ず数字で
「なんとなくの配置」で当日困るのは、決まって通路幅とサイズです。次は数字で残します。
- 通路幅：来場者が通る主要通路と、車いす・台車が通る幅。避難経路は特に会場規定・消防の指導に沿って確保する。
- 主要什器のサイズ：ステージ、長机（一般的な会議用は幅1800mmが多いですが、必ず現物・発注仕様で確認）、椅子の座面ピッチ、ブースの間口。
- 離隔：什器と壁・柱の間、テーブルとテーブルの間、ステージ前の空き。
- 出入口まわりの空き：扉の可動範囲に物を置かない。
寸法をすべて描くと図が真っ黒になります。「これがずれると当日困る」場所だけに絞って、他は縮尺から読めるようにします。縮尺（例：1/100）を必ず図の隅に入れておくと、書いていない寸法も現場で拾えます。
動線は3色に分ける：来場者・スタッフ・搬入
動線図は、線の色を決めるだけで一気に読めるようになります。
- 来場者：入場→回遊→退場の流れ。滞留しやすい場所（受付・物販・人気ブース前）を意識。
- スタッフ：運営が動く裏ルート。来場者とぶつからないか。
- 搬入：台車・カートの通り道と一時置き場。仕込み/撤収の時間帯で来場者ルートと分離できるか。
3本が交差する点が、当日いちばん詰まる場所です。交差点には「誘導スタッフを置く」「時間をずらす」などの手を、図の余白にメモしておくと引き継ぎが楽になります。避難動線だけは、混雑時でも塞がれないことを最優先で確認してください（最終判断は消防・会場の指導に従う）。
読む人が迷わないための「凡例・方位・版数」

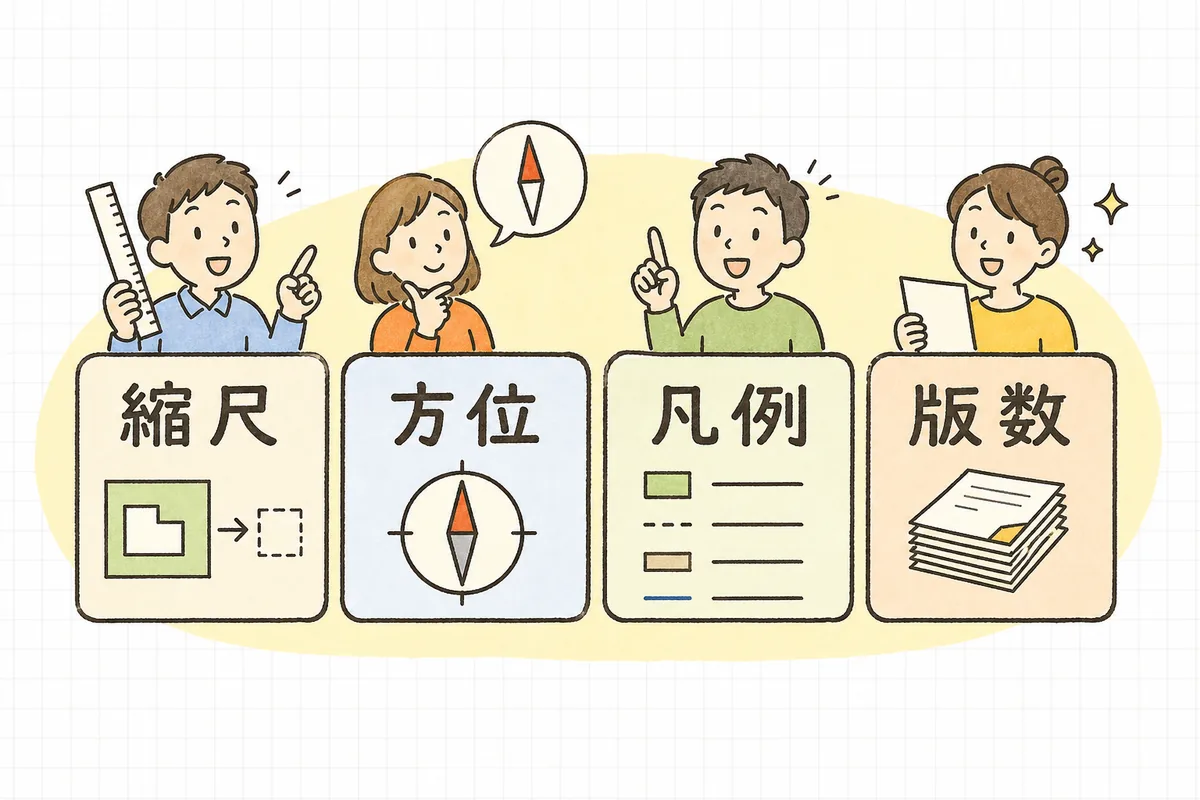

図面のトラブルの多くは、本体ではなく欄外の情報不足で起きます。次の4点を図の隅に必ず入れます。
- 縮尺：1/100 など。書いていない寸法を現場で拾える。
- 方位・正面：ステージ側/入口側がどちらか。全員の「上下」を揃える。
- 凡例：記号の意味（電源＝◯、消火器＝△、など）。記号を使うなら必ず説明を。
- 版数と日付・作成者：「v3 2026-07-09 ◯◯」。古い版が現場に混ざる事故を防ぐ。
特に版数は軽視されがちですが、当日「どっちの図が正しいの？」で止まるのは本当によくあります。更新したら版を上げ、古い紙は回収する——これだけで現場の混乱がかなり減ります。
CADがなくても大丈夫：手描き・無料ツールで回す
図面ソフトが使えなくても、伝わる1枚は作れます。
- 方眼紙で手描き：1マス＝実寸◯mと決めれば、それが縮尺になります。定規と色ペンがあれば動線図まで描けます。
- 表計算ソフトのセル方眼：セルを正方形に整え、1セル＝実寸で塗り分ける。修正・共有がしやすい。
- 図形描画ツール（無料の作図ツール等）：四角形と直線で十分。テンプレを一度作れば使い回せます。
- 会場提供の平面図に上書き：会場から図面をもらえたら、それをベースに置くものと動線だけ足すのが最短です。
道具より大事なのは、基準線・寸法・動線・版数が入っていることです。きれいさは二の次で構いません。
明日やること：手元の図面を1枚だけ点検する
- 縮尺・方位・凡例・版数の4点が隅に入っているか確認する。
- 主要通路の幅と、いちばん大きい什器のサイズに数字が入っているか見る。
- 来場者・搬入・避難の動線が交差する点に、印がついているか確かめる。
- 非常口・消火器・分電盤の位置が消えていないか確認する。
- 古い版が現場フォルダに残っていたら、最新版だけを残す。
全部を今日やらなくて大丈夫です。まずは「版数と方位」を入れるだけでも、当日の"どっちが正しい図問題"は減らせます。
イベント図面チェックリスト（配る前に確認する12項目）
- この図面が「何を伝える1枚か」を一言で言える（配置/動線/搬入/電源）
- 縮尺が図の隅に入っている
- 方位・正面（ステージ側/入口側）が矢印で示されている
- 記号を使う場合、凡例で意味を説明している
- 版数・日付・作成者が入っている
- 会場の間口・奥行が実寸で描かれている
- 柱・梁・非常口・分電盤など動かせない固定物が入っている
- 主要通路の幅が数字で入っている
- ステージ・主要什器のサイズが数字で入っている
- 来場者・スタッフ・搬入の動線が色分けされている
- 動線が交差する点に対応メモ（誘導・時間差）がある
- 避難経路・消火器の位置が塞がれていない（最終判断は消防・会場に確認）
よければ、こちらも
図面は、下見で持ち帰った数字を形にし、当日の香盤や搬入計画につなげる土台になります。
- 図面のもとになる数字を測るときは：イベント会場下見チェックリスト｜場踏みで採寸する15の確認ポイント
- 来場者の流れを設計するときは：来場者の動線・誘導サインの設計
- 搬入出の段取りに落とすときは：搬入出計画と車両・台車動線の組み方
- イベント制作ノートについて：編集部の考え方
図面は、当日の会場を先に一度歩いておく作業です。動かせないものから描き、通路と什器を数字で残し、動線を色で分ける。手描きの1枚でも、同じ絵で全員が動ければ十分に価値があります。今日、手元の図に版数と方位を足せたなら、もう当日を止めない準備は始まっています。
